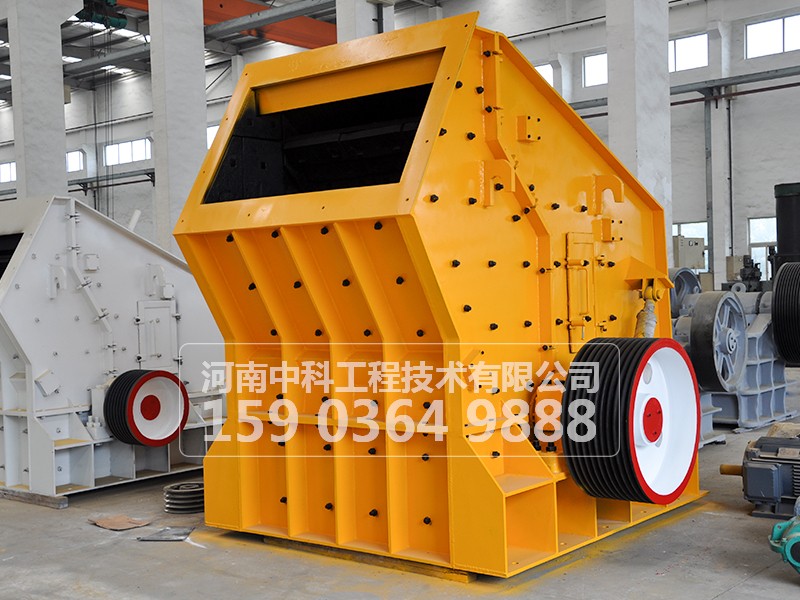

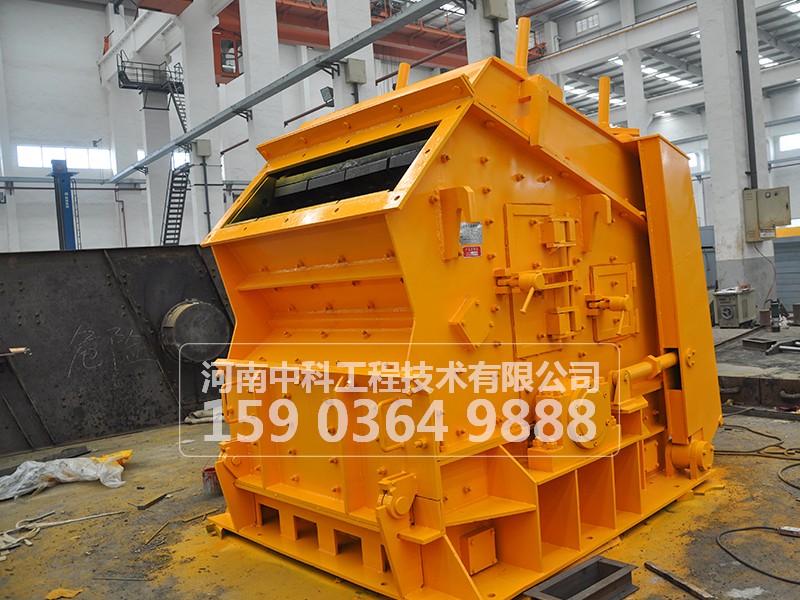

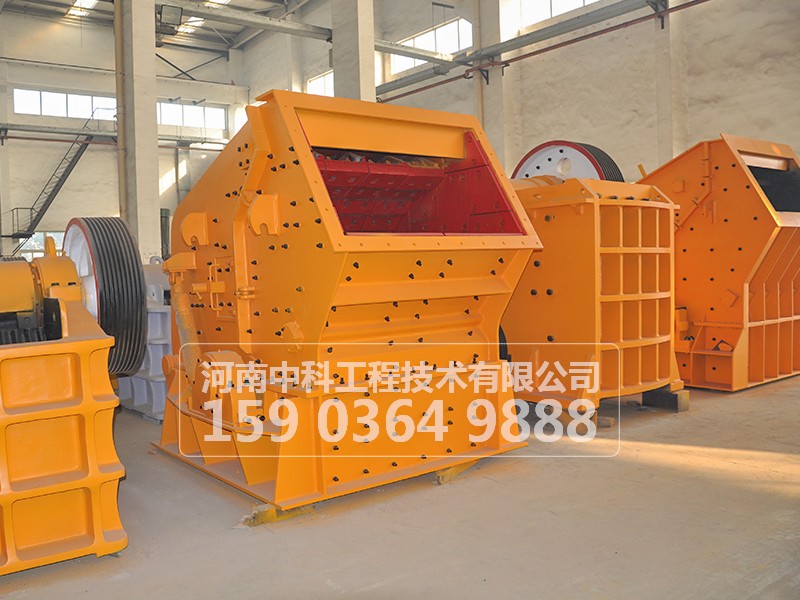

PFV系列三腔反擊式破碎機簡介:
PFV系列破碎機是我公司在吸收國內外先進技術基礎上優化設計出的一種三腔破碎新產品。該系列破碎機采用了特殊的的制造工藝和高端的制作材料，破碎腔大，破碎效率高，能處理粒度不大于500毫米的物料，可抗壓強度不超過360Mpa的各種粗，中，細物料，如花崗石、石灰石、熟料、爐渣、焦炭、煤等。其產品粒度調整范圍大，產品形狀呈立方體，細而均勻，是高速公路、鐵路、機場、水利工程等對石料形狀要求較高領域的 選澤。
工作原理：
反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。主要由箱體，反擊襯板，反擊架，襯板，進料口，底座，板錘，轉子架等組成。
本機工作時，在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三、反擊腔重復進行破碎，直到物料被破碎至所需粒度，由出料口排出。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。
性能特點：
1. 破碎腔更大，破碎效率更高，能適應物料硬度高、塊度大，具有三級破碎以及整形的功能；
2. 能耗更低，生產能力更大，產品形狀呈立方體，細而均勻, 產品粒度調整范圍大；
3. 合理的板錘結構，具有裝卸快、多換位等優點，縮短了換板錘的時間；
4. 采用高鉻錳鋼材質，轉子板錘和反擊板能承受極高沖擊破碎力，解決了硬物料的破碎性難題，并且 機件磨耗小，大大延長了板錘的使用壽命，綜合效益高；
5. 特殊的反擊襯板、無鍵聯接、運行可靠、維護保養方便。
主要技術參數:
| 型號 Model | 規格 Spec.(mm) | 進料口尺寸 Feed opening size（ mm ） | 大進料粒度 Max feed size （ mm ） | 產量 Capacity（ t/h ） | 功率 Power （kw ） | 重量 Weight(t) | 外形尺寸 Overall dimension(L×W×H) (mm) |
| PFV-0607 | Φ644 × 740 | 320 × 770 | 100 | 10-20 | 22 | 4.5 | 2010×1490×2600 |
| PFV-0807 | Φ850 × 700 | 400 × 730 | 300 | 15-30 | 30-45 | 6.1 | 2210×1490×2670 |
| PFV- 1008 | Φ1000 × 800 | 400 × 830 | 300 | 30-50 | 37-55 | 9.5 | 2400×1558×2660 |
| PFV-1010 | Φ1000× 1050 | 400×1080 | 350 | 70-110 | 65-85 | 13.6 | 2410×2260×2670 |
| PFV-1210 | Φ1250× 1050 | 400×1080 | 350 | 80-160 | 120-142 | 15 | 2700×2340×2900 |
| PFV-1214 | Φ1250× 1400 | 400×1430 | 350 | 110-210 | 142-170 | 19.6 | 2700×2698×2900 |
| PFV-1315 | Φ1320× 1500 | 860×1520 | 350 | 160-310 | 190-230 | 25.3 | 3100×3276×2677 |
| PFV-1415 | Φ1450× 1500 | 1145 × 1520 | 600 | 220-450 | 220-315 | 29 | 3745×3022×3519 |
| PFV-1622 | Φ1600× 2250 | 1290 ×2250 | 800 | 500-600 | 450-500 | 92 | 3885×5232×3620 |
